Μηχανή ζεστού αέρα stenter με τις αίθουσες συστημάτων αερίου 8 τμήματα

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα Jiangsu
Μάρκα: KD
Πιστοποίηση: CE MARK
Αριθμό μοντέλου: KZM180-420
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 ΣΥΝΟΛΟ
Τιμή: negotiation
Συσκευασία λεπτομέρειες: πρότυπα contaner
Χρόνος παράδοσης: 45 ημέρες μετά από πάρτε την κατάθεση
Δυνατότητα προσφοράς: 2 σύνολα σε 2 μήνες
  • Λεπτομερής ενημέρωση
  • Περιγραφή προϊόντων

Λεπτομερής ενημέρωση

Πλάτος: 18004200MM Μηχανική σειρά ταχύτητας: 10-100 Μ το /min
Μεταβίβαση των αλυσίδων: αλυσίδα πιάτων καρφιτσών
Υψηλό φως:

stenter υφαντική μηχανή λήξης μηχανών

,

υφαντική ξηρότερη μηχανή

Περιγραφή προϊόντων

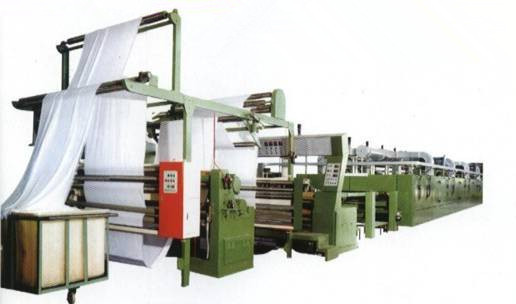

Μηχανή ζεστού αέρα stenter με τις αίθουσες 8 παράγραφοι kzm-180-340 συστημάτων αερίου







Kzm-180-340 μηχανή ρύθμισης ζεστού αέρα τύπων stenter (σύστημα αερίου)

Αίθουσες 8 τμήματα





Διαδικασία:

Ανοικτή πλάτους υπέρυθρη άκρη πλαισίων → υφασμάτων εισόδων → σφιχτή, να στραφεί →padder mangle → αυτόματη weft straightener βίδα πέρα-τροφών συσκευών →lower που χρησιμοποιεί τον ανώτερο → πέρα-που ταΐζει την άκρη →E+L που ανιχνεύει την άκρη → E+L τέσσερα συσκευών ακρών δάχτυλων uncurler στην αίθουσα → για τη θερμότητα που θέτει → την αερόψυξη → που καρφώνει από → τον αποζημιωτή →, νερού coolingφ570*2 υφασμάτων E+L guider (ταλάντευση που καλλιεργεί στο j-κιβώτιο) /Plaiting







Τμήμα υφασμάτων εισόδων:

1. Mangle MH591-180 MH591-180 padder

2. αυτόματη weft straightener συσκευή

3. Κύριο ύφασμα: υφαμένο ύφασμα

4. Ονομαστικό πλάτος 180 εκατ.: 180 εκατ.

5. 70-160 αποδοτικό πλάτος εκατ.: 70-160 εκατ.

6. 10-100 μηχανική σειρά ταχύτητας Μ το /min: 10-100 Μ το /min

7.Heating πηγή: φυσικό αέριο

8. Μεταβίβαση των αλυσίδων: αλυσίδα πιάτων καρφιτσών

9. Πίεση αέρα: επάνω από 0.5mpa

10.Infeed ο ανώτερος η σειρά: -10% σε 30%

11.Infeed χαμηλότερος η σειρά: - 10% σε 30%

12. PLC: Siemens, γερμανικά

13. Μετατροπέας συχνότητας: η κύρια κίνηση είναι Siemens, μετατροπέας συχνότητας ανεμιστήρων: Danfoss «HOLIP» της Δανίας







σύστημα υφασμάτων υφάσματος λ E&L guider

Συμπεριλαμβανομένου του κυλίνδρου έντασης περιστροφής και της επέκτασης της λαβής ρύθμισης, ο μακρύς βραχίονας είναι 1400mm στο μήκος.

  • Ένα taub μέσα στο μακρύ βραχίονα.
  • Η κίνηση δύο επεκτείνει τον κύλινδρο (διαχωριστής που χωρίζει τον κύλινδρο)

πλάτος λ Α του πίνακα αισθητήρων

το λ ένα ζευγάρι των κυλίνδρων κεντρικών οδηγών, η επιφάνεια αποτελείται από πολλά πιάτα, τα οποία είναι πλευρικά που κινούνται.

τμήματα βοηθών και κίνησης λ

Για το ξηρό ή υγρό ύφασμα



Συσκευή οδηγών υφασμάτων

  • Επιπλέοντας τον περιστροφικό αποζημιωτή έντασης, ελέγξτε την ταχύτητα mangle padder.
  • Mangle Padder: MH591-180



mangle δύο-κυλίνδρων padder

  1. λοξός τύπος κυλίνδρων
  2. Ένα επίστρωμα και μια προστασία των ακτίνων ραφιών
  3. Ρόλος διαφραγμάτων φιαγμένος από ανοξείδωτο

4. Η μεγάλης διαμέτρου πίεση κυλίνδρων δύο εξασφαλίζει ομοιόμορφη και αποδοτική συμπίεση
5. Κύλινδροι συμπιέσεων:
6. Ο ενεργός κύλινδρος συμπίεσης έντυσε το σκληρό λάστιχο, σκληρότητα του °shore 85
7. Ο παθητικός κύλινδρος πίεσης έντυσε το σκληρό λάστιχο, σκληρότητα του °shore 80

8. Ενεργός κύλινδρος σκληρού λάστιχου, κίνηση μηχανών 11kw



padder mangle χημική δεξαμενή


1. Πνευματικά ανύψωση και χαμήλωμα
2. Έλεγχος επιπέδων με τη συσκευή ισόπεδων ελεγκτών
3. Πλάτος του κυλίνδρου: 1800mm

4. Διάμετρος του κυλίνδρου: 350mm

5. Συνολική συμπιέζοντας δύναμη μέχρι 7 τόνοι.
6. Πετώντας συσκευή για τη γρήγορη αποξήρανση δεξαμενών



Weft straightener

Μηχανή ρύθμισης Stenter που συνδυάζεται με την οριζόντια επιστροφής αλυσίδα




σίτιση υφασμάτων και συσκευή πέρα-τροφών



η πλατφόρμα σίτισης υφασμάτων και ενεργοποιεί την πλατφόρμα


ανώτερος κύλινδρος έλξης, χαμηλότερος κύλινδρος έλξης

2.2kw οδηγούν δύο κυλίνδρους έλξης
Το κιβώτιο ταχυτήτων χρήσης ρυθμίζει τη μετάδοση κυλίνδρων έλξης δύο της έντασης μεταξύ του υφάσματος
Μέγιστο ποσοστό σχεδίου πέρα-τροφής +40%
Έναντι της ταχύτητας αλυσίδων μεταφορέων
Δύο κύλινδροι αποσυμπιεστών, κίνηση 1.5kw
Δερματοστιξίες της σπείρας ανοξείδωτου
Δύο weft ηλεκτρικά διευθετήσιμοι κύλινδροι, 4 κίνηση × 0.18kw

Ένας κύλινδρος οδηγών που εγκαθίσταται κάτω από τον ανώτερο κύλινδρο έλξης



Γέφυρα μετρητών - που βρίσκεται στον τομέα του τμήματος σίτισης υφασμάτων.



Η συσκευή σίτισης υφάσματος

Η βούρτσα δύο καρφιτσών η συσκευή, εντείνοντας συσκευή ακρών υφασμάτων

Αριστερός και δεξιός ανεξάρτητος κανονισμός
2 κίνηση × 0.37kw
Συσκευή ακρών Ε + Λ uncurler



Εξοπλισμένες αλυσίδες υψηλής τεχνολογίας υφάσματος μεταφορέας

Το ύφασμα εισάγει τη διαδρομή είναι 4500mm στο μήκος

Συνδεμένος με μια διαμόρφωση πλάτους συγκόλλησης καλωδίων,

Η βούρτσα ακρών υφασμάτων ώθησης τίθεται στο ύφασμα εισάγει την περιοχή,

Πνευματικό tensioner αλυσίδων,

Αλυσίδες και διαδρομές στην αίθουσα

Ομοαξονική κίνηση αλυσίδων

Το οριζόντιο πιάτο καρφιτσών αντιστοιχιών επιστροφής αλυσίδων, αλυσοδένει την ανθεκτική λίπανση,

Πλατφόρμα υφασμάτων έξω

Καρφίτσα-από τον κύλινδρο οδηγών





Ηλεκτρική συσκευή ρύθμισης πλάτους αλυσίδων

Μια βίδα μέσα στη μακραίνοντας περιοχή, κίνηση 0.55kw

Τέσσερις βίδες είναι σε μια καυτή αίθουσα

Μια βίδα είναι στην περιοχή υφασμάτων έξω, κίνηση 0.55kw

Εισάγετε και βγείτε από το ύφασμα είναι επιδειχθε'ν πλάτος

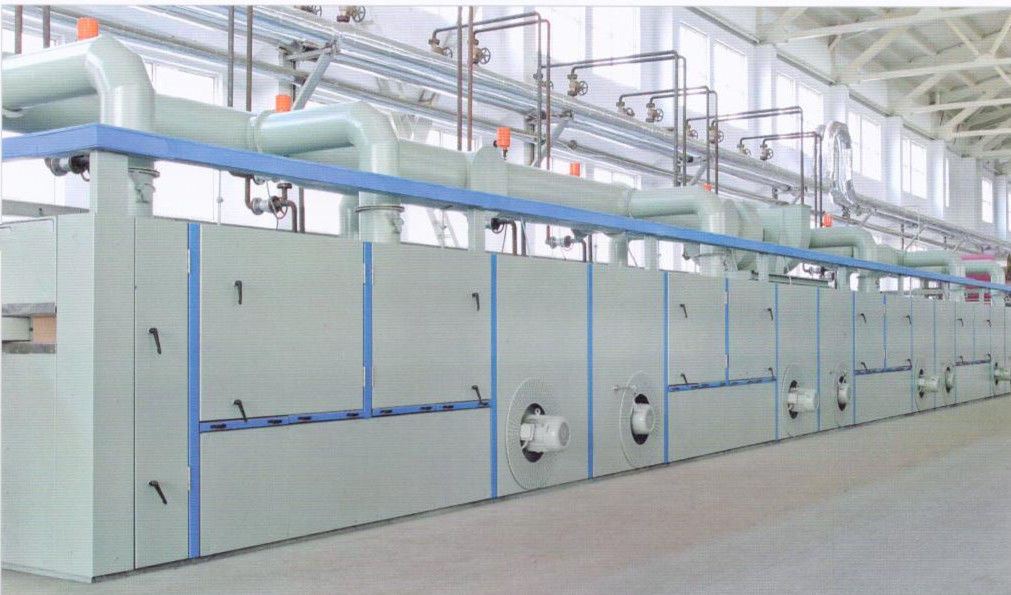

Αίθουσα θερμότητας

Το πλαίσιο αιθουσών γίνεται από το σίδηρο γωνίας 6# και το χάλυβα καναλιών 8# που ενώνονται στενά από κοινού.

8 καυτές αίθουσες, ανά αίθουσα είναι 3000mm μακριά

Θερμότητα - η μονώνοντας πόρτα γίνεται από το 1.2mm cold-rolled χάλυβα, 100mm παχύ, που γεμίζουν με των λαστιχένιων λουρίδων υλικού και σιλικόνης που χρησιμοποιούνται τη μόνωση για τη σφράγιση.

Με τις αποδοτικές ιδιότητες θερμικής μόνωσης

Τα διπλά φίλτρα, κορυφαία φίλτρα μπορούν να καθαριστούν από τη λειτουργία συσκευών, δεν ανοίγουν την πόρτα και δεν κατεβάζουν
Τα φίλτρα κατώτατων αιθουσών προστατεύουν τον εξαερισμό


Έξοδος ψεκασμού μαλακός-τύπων ρευμάτων KLD CAD


Λαϊκός-στο σχέδιο ροής αέρα



Καυτή αίθουσα πριν και μετά από το δωμάτιο μόνωσης

Εισάγετε και η έξοδος των υφασμάτων έχει το εμπόδιο αέρα



Η μόνωση κατώτατης θερμότητας

Ειδικές επιτροπές μόνωσης, με την παχιά ορυκτή ίνα 100mm


Θέση στο καυτό κατώτατο σημείο αιθουσών



Κυκλοφορώντας σύστημα αέρα «διπλός αγωγός»
Χωρισμός του ανώτερου και χαμηλότερου αγωγού και της χειρωνακτικής ροής αέρα ελέγχου.
Οκτώ καυτές αίθουσες, κάθε αίθουσα έχουν 2 κυκλοφορώντας ανεμιστήρες.
FM η άμεση σύνδεση στη μηχανή και τον ανεμιστήρα, δύναμη είναι 7.5kw/1740rpm, η μέγιστη ταχύτητα είναι 1740rpm.
8 σύνολα συσκευής διαμόρφωσης συχνότητας, κάθε δύναμη 15kw.



Προστατευτικό σύστημα

Η διακοπή λειτουργίας διακόπτει αυτόματα τα χτυπήματα ροής αέρα στο ύφασμα

Όταν ανοίγετε, αυτόματο σύστημα μνήμης αναστοιχειοθέτησης



Σύστημα θερμότητας

8 καυστήρες θερμότητας (Ιταλία «RIELLO»)

8 συσκευή ελέγχου θερμοκρασίας

Θερμοκρασία αέρα κυκλοφορίας 230 °





Συσκευές εξάτμισης

2 σύνολα ανεμιστήρα εξάτμισης, κίνηση μηχανών διαμόρφωσης συχνότητας.

Κάθε δύναμη μηχανών είναι 3kw.



Δροσίζοντας ρεύμα CAD περιοχής - έξοδος ψεκασμός-αέρα

1000mm μακρύ, μηχανή κίνησης που συνδέεται άμεσα

Η δύναμη είναι 5.5kw. Περιστραφείτε την ταχύτητα είναι 1500rpm



Ηλεκτρική διαμόρφωση συσκευών

Όλη η κίνηση μεταφορέων υφάσματος υιοθετεί τη μηχανή ελέγχου συχνότητας

Όταν η κανονικές στάση και η έκτακτη ανάγκη σταματούν,

Επιβράδυνση ελέγχου σε μια πλήρη στάση

Η συσκευή ελέγχου και ο έλεγχος του εξοπλισμού είναι στο ύφασμα εισάγουν την περιοχή και την περιοχή υφασμάτων έξω.

Ηλεκτρικό κιβώτιο
Η προ-ρύθμιση καλωδίων, σχεδιάζει την κατάλληλη στην υψηλότερη θερμοκρασία 40°, και σχετική υγρασία 90%
Ύφασμα καλωδίων μηχανών κίνησης μεταφορέων
Άλλα μικρά ηλεκτρικά καλώδια
Κυκλοφορώντας καλώδιο ανεμιστήρων


Καλώδια ελέγχου, που τακτοποιούνται έτοιμο για χρήση.





Τμήμα υφασμάτων έξω



κύλινδροι πλατφορμών και έλξης υφασμάτων έξω

3kw Drive

ο κύλινδρος υδρόψυξης 2, κάθε διάμετρος είναι 570MM

J – ύφασμα κιβωτίων έξω



Ο αντίθετος μετρητής υφάσματος



συσκευή παράδοσης υφασμάτων (επεξεργασία κατά δεσμίδες και πλέξιμο συνδυασμένη συσκευή)

Κύλινδροι και έλεος έλξης με ύφασμα-συνδεμένος και εργασία μαζί με την απομόνωση κίνησης

Η ένταση υφάσματος μπορεί να ρυθμιστεί

Η σειρά κοτσίδων είναι 1000mm

Η διάμετρος της επεξεργασίας κατά δεσμίδες της συσκευής είναι 1500mm



Στατική αποβολή υψηλής επίδοσης

Ένας ιονικός φραγμός είναι στην επεξεργασία κατά δεσμίδες της συσκευής.



Κάποιος θέτει των εργαλείων



Μια batch φθοράς των μερών





Χρώμα



Η επιτροπή οργάνων και τα τμήματα γραφείων αιθουσών για το λαμπρός-μπλε χρωματίζουν, μπλε (RAL5007)
αντιοξειδωτική επεξεργασία, όπως το χρώμα ή το γαλβανισμένο επίστρωμα στο ασημένιος-γκρίζο χρώμα, γκρίζο γραφείο.
